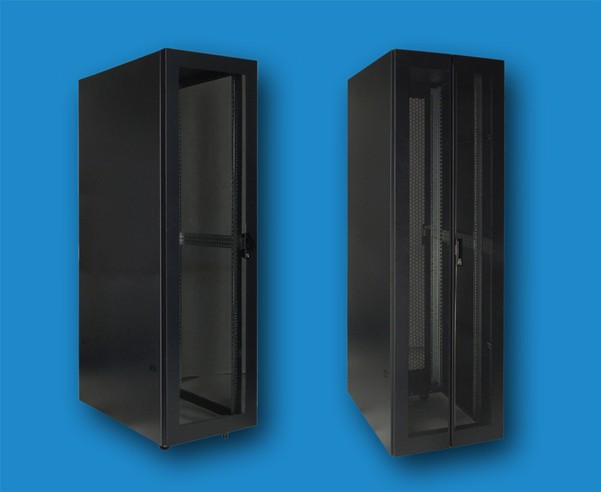

ST-B系列雙管型材服務器機柜
來源：http://www.0735rcw.com.cn/ 作者：武漢怡富通訊機柜廠家 發布時間：2023-05-08 09:46
ST-B系列服務器機柜功藝特點及性能：
1、 產品符合ANSI/EIA；RS-310-D；IEC297-2；DIN41491：PART1；DIN41494：PART7；GB/T3047.2-92標準，兼容19”國際標準、公制標準和ETSI標準。
2、框架有雙管型材和專用三通連接而成，可以選用組裝和焊接兩種結構，整體結構堅固，靜載負荷達1500Kg。
3、密度網孔前門和對開網孔后門，通風孔通風面積不少于柜門面積的百分之七十五，提供了好的水平空氣流動；前門可選配國際流行顏色的鋼化玻璃門。

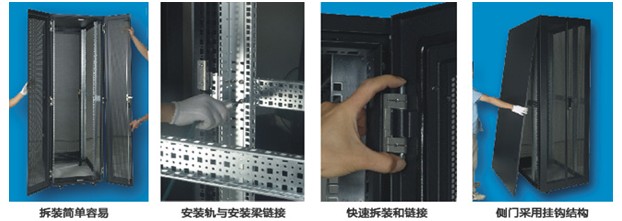

4、左右側門可快速拆裝，方便工作。也可以選用2段式、3段式側門。
5、可同時安有萬向腳輪和支撐腳，便于移動、固定。
6、前門的開門方式可根據需要可靈活變換成左開或右開；頂部進線孔配有橡膠護線蓋。
7、“己”字型安裝角規深度可調(25mm為單位)可以安裝所有的標準服務器。
8、前門為單點鎖緊，后門3點鎖緊，帶有彈跳手柄，旋轉開啟。
9、前后門開啟130度。
10、可根據客戶要求定制各種規格及柜內結構變化。
※表面處理：脫脂、酸洗、磷化、清洗、噴涂。
※顏色：RAL9004(黑色)、RAL7044(灰色)。
規格型號與技術參數：
型號 | 寬度 | 深度 | 高度 | 容量 | 整機包裝箱尺寸 | 體積 |
ST-A6622 | 600 | 600 | 1100 | 22 | 690*690*1130 | 0.5380 |
ST-A6822 | 800 | 690*890*1130 | 0.6940 | |||
ST-A6922 | 900 | 690*990*1130 | 0.7719 | |||
ST-A6022 | 1000 | 690*1090*1130 | 0.8499 | |||
ST-A6637 | 600 | 600 | 1800 | 37 | 690*690*1830 | 0.8712 |
ST-A6837 | 800 | 690*890*1830 | 1.1238 | |||
ST-A6937 | 900 | 690*990*1830 | 1.250 | |||
ST-A6037 | 1000 | 690*1090*1830 | 1.3763 | |||
ST-A6642 | 800 | 600 | 2000 | 42 | 690*690*2030 | 0.9665 |
ST-A6842 | 800 | 690*890*2030 | 1.2466 | |||
ST-A6942 | 900 | 690*990*2030 | 1.387 | |||
ST-A6042 | 1000 | 690*1090*2030 | 1.5268 | |||
ST-A8842 | 600 | 800 | 890*890*2030 | 1.608 | ||
ST-A8042 | 1000 | 890*1090*2030 | 1.9693 | |||
ST-A6647 | 600 | 600 | 2200 | 47 | 690*690*2230 | 1.0617 |
ST-A6847 | 800 | 690*890*2230 | 1.3694 | |||
ST-A6947 | 900 | 690*990*2230 | 1.5233 | |||
ST-A6047 | 1000 | 690*1090*2230 | 1.6772 | |||
ST-A8847 | 800 | 800 | 890*990*2230 | 1.7664 | ||
ST-A8047 | 1000 | 890*1090*2230 | 2.163 |
標注配置表：
序號 | 名稱 | 數量 | 單位 | 材料 | 備注 | |
600W | 800W | |||||
1 | 機柜框架 | 1 | 1 | 件 | SPCC T=1.5 | 雙管型材 |
2 | 前門 | 1 | 1 | 件 | SPCC T=1.2 | 平板圓形網孔 |
3 | 鎖 | 1 | 1 | 把 | MS818 | |
4 | 左后門 | 1 | 1 | 件 | SPCC T=1.5 | 六角網孔 |
5 | 右后門 | 1 | 1 | 件 | SPCC T=1.5 | 六角網孔 |
6 | 鎖 | 1 | 1 | 把 | MS818 | |
7 | 側門 | 2 | 2 | 件 | SPCC T=1.2 | 快開拉手鎖緊 |
8 | 頂蓋 | 1 | 1 | 件 | SPCC T=1.2 | 4個進線孔 |
9 | 腳輪托盤 | 2 | 2 | 件 | SPCC T=2.5 | |
10 | 萬向腳輪 | 4 | 4 | 件 | 2.5＂不帶剎車 | |
11 | 支腳 | 4 | 4 | 件 | ||
12 | 安裝梁 | 2 | 2 | 件 | SPCC T=1.5 | |
13 | 安裝角規 | 4 | 4 | 件 | SPCC T=2.0 | |
14 | 線槽 | 2 | 件 | SPCC T=1.2 | 僅800W含線槽 | |
